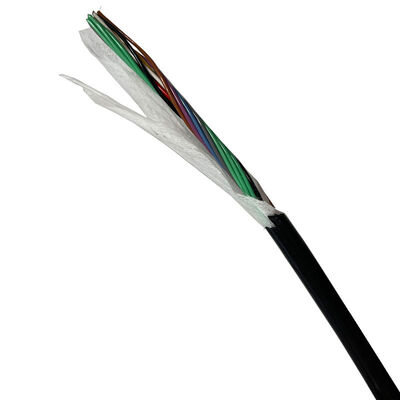

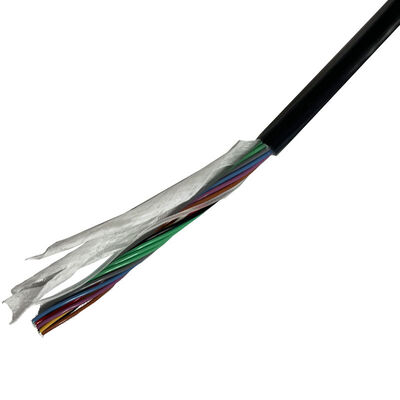

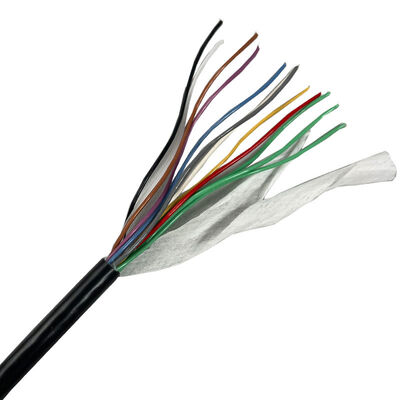

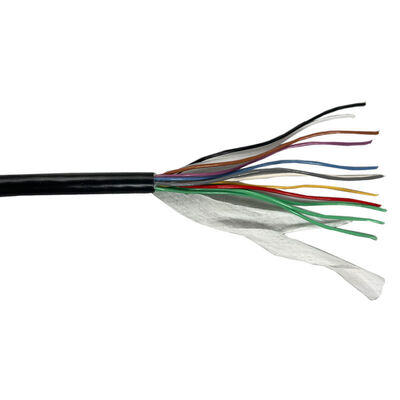

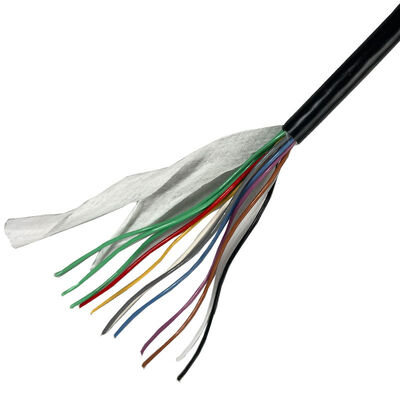

ETFE絶縁電線は、高度なETFE（エチレンテトラフルオロエチレン）材料を使用して設計されており、優れた熱的および電気的絶縁特性を提供します。これにより、従来の電線絶縁材料では必要な保護レベルを達成できない可能性のある高温環境での使用に最適です。
当社のETFE絶縁電線は、構造的完全性や電気的性能を損なうことなく、-200℃から150℃までの極端な温度に耐えることができます。これにより、過酷な動作条件への曝露が一般的な航空宇宙、自動車、産業製造などのさまざまな業界に適しています。
熱的耐性に加えて、ETFE絶縁電線は、化学薬品、油、溶剤に対する優れた耐性も備えており、過酷な環境での長期的な耐久性と信頼性を保証します。厳格な安全基準を満たすように設計されており、低い誘電率と高い誘電強度により、安定した電気的性能を発揮し、信頼性の高い電力伝送と信号の完全性を保証します。
| 導体材料 | 錫メッキ銅または銀メッキ銅 |
| 導体タイプ | 撚り線または単線 |
| コア数 | 1芯、2芯、3芯、4芯... |
| 絶縁 | FEP、PFA、PTFE、ETFE絶縁 |
| シース | TPUジャケット |
| 定格電圧 | 600V以下 |
| 定格温度 | -65℃～+200℃ |
| 色 | 白、青、赤、黒、黄、緑、透明、黄/緑... |
| タイプ | 名前 |
|---|---|
| AF-200 | 銀メッキ銅コアFEP絶縁設置ワイヤー |
| AF-200-1 | 錫メッキ銅コアFEP絶縁設置ワイヤー |
| AFP-200 | 錫メッキまたは銀メッキ銅コアFEP絶縁シールド設置ワイヤー |
| AFS-200 | 錫メッキまたは銀メッキ銅コアFEP絶縁撚り線設置ワイヤー |
| AFSP-200 | 錫メッキまたは銀メッキ銅コアFEP絶縁撚り線シールド設置ワイヤー |
| ワイヤーゲージ | 断面積 | 導体構造 | ケーブルの最大外径 |
|---|---|---|---|
| 36AWG | 0.013mm² | 7/0.05 | 0.65 | 0.85 | 1.1 | 1.3 |
| 32AWG | 0.035mm² | 7/0.08 | 0.75 | 0.95 | 1.2 | 1.4 |
| 30AWG | 0.05mm² | 7/0.10 | 0.85 | 1.05 | 1.35 | 1.6 |
| 28AWG | 0.07mm² | 7/0.12 | 0.9 | 1.1 | 1.4 | 1.65 |
| - | 0.1mm² | 7/0.14 | 1 | 1.2 | 1.55 | 1.75 |
| 26AWG | 0.14mm² | 7/0.16 | 1.1 | 1.3 | 1.65 | 1.95 |
| 24AWG | 0.2mm² | 19/0.12 | 1.2 | 1.4 | 1.75 | 1.98 |
| - | 0.3mm² | 7/0.23 | 1.25 | 1.48 | 1.8 | 2.05 |
| 22AWG | 0.35/0.40mm² | 19/0.16 | 1.4 | 1.6 | 1.95 | 2.2 |
| 20AWG | 0.5mm² | 19/0.18 | 1.6 | 1.8 | 2.2 | 2.4 |
| - | 0.6mm² | 19/0.20 | 1.75 | 1.98 | 2.3 | 2.5 |
| - | 0.75/0.80mm² | 19/0.23 | 1.8 | 2.1 | 2.4 | 2.6 |
| 18AWG | 1mm² | 19/0.26 | 2 | 2.2 | 2.6 | 2.9 |
| 16AWG | 1.2mm² | 19/0.28 | 2.2 | 2.4 | 2.8 | 3.1 |
| - | 1.5mm² | 19/0.32 | 2.4 | 2.6 | 3.1 | 3.3 |
| 14AWG | 2mm² | 19/0.37 | 2.7 | 2.9 | 3.4 | 3.6 |
| - | 2.5mm² | 37/0.30 | 3.4 | 3.6 | 4.2 | 4.4 |
| 12AWG | 3mm² | 37/0.32 | 3.6 | 3.8 | 4.4 | 4.6 |
| - | 4mm² | 37/0.37 | 4 | 4.2 | 4.8 | 5.1 |
| 10AWG | 5mm² | 37/0.41 | 4.5 | 4.7 | 5.3 | 5.6 |
| - | 6mm² | 37/0.45 | 4.8 | 5 | 5.7 | 5.9 |
| 8AWG | 8mm² | 133/0.28 | 6 | 6.5 | 6.8 | 7.3 |
注：FEP高温リード線の仕様とコア数は上記の規制に限定されず、カスタマイズ可能です。
湘潭神州特殊電線有限公司は、中国の航空宇宙および軍事分野向けの安定した電線およびケーブルサプライヤーであり、21年の経験があります。当社は独自のケーブルコンパウンドを製造しており、世界中のお客様に優れた品質と競争力のある価格を維持することができます。
当社の主な製品には、高温ワイヤー、PTFEケーブル、FEPケーブル、PFAワイヤー、ETFEケーブル、フッ素樹脂ケーブル、フックアップワイヤー、電子ケーブル、電源ケーブルなどがあります。当社は、高度な生産設備、統合管理システムを備えており、大学や研究機関と連携しています。お客様の要件に合わせてケーブルをカスタマイズできます。
