| タイプ | 名前 |
|---|---|

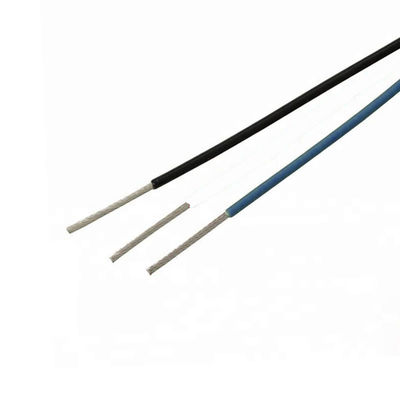

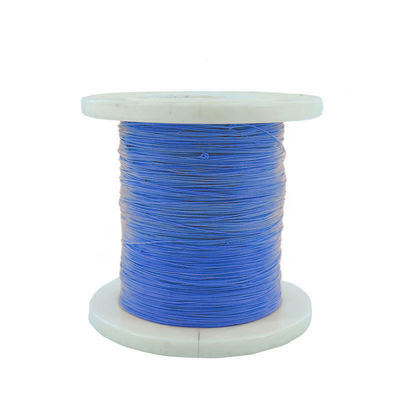

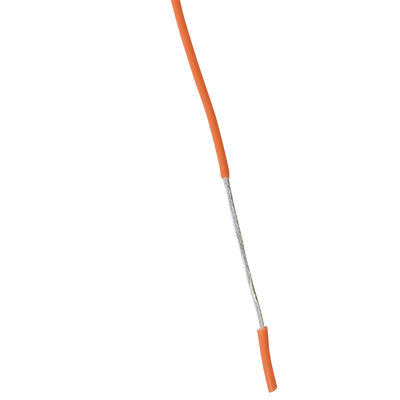

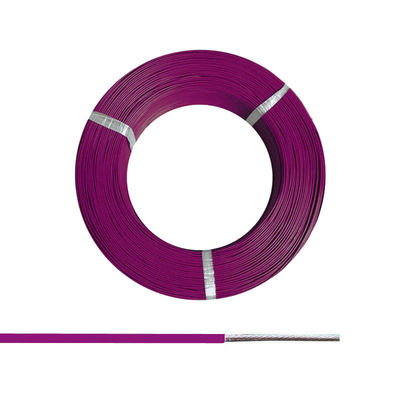

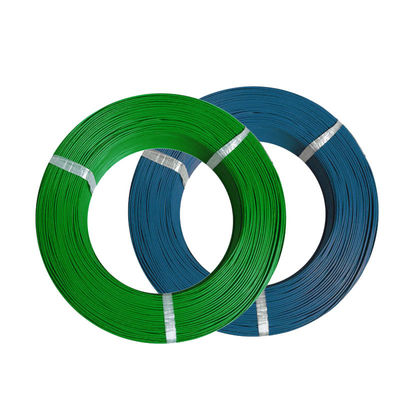

| AFK-250 | 銀塗りの銅線コア 高温PFA隔熱電線 |
| AFKP-250 | 銀塗りの銅線 高温 PFA 隔熱 遮断 電線 |
| 切断面 (mm2) | 導体構造 (mm) | 隔熱厚さ (mm) | 外径 (mm) | 最大電導電阻 DC20°C (Ω/km) |
|---|---|---|---|---|
| 0.05 | 7/0 だった10 | 0.20 | 0.70 | 376.2 |
| 0.20 | 7/0 だった20 | 0.30 | 1.20 | 83.5 |
| 0.35 | 19/0 だった16 | 0.30 | 1.40 | 49.5 |
| 0.50 | 19/0 だった18 | 0.35 | 1.60 | 36.0 |
| 0.75 | 19/0 だった23 | 0.35 | 1.85 | 22.7 |
| 1.0 | 19/0 だった26 | 0.35 | 2.00 | 19.0 |
| 1.20 | 19/0 だった28 | 0.35 | 2.10 | 15.3 |
| 1.50 | 19/0 だった32 | 0.40 | 2.40 | 11.7 |
| 2.0 | 19/0 だった37 | 0.40 | 2.65 | 9.45 |
| 2.5 | 19/0 だった41 | 0.50 | 3.05 | 6.86 |
| 4.0 | 37/0 だった37 | 0.50 | 3.60 | 4.51 |
| 6.0 | 37/0 だった45 | 0.50 | 4.20 | 3.05 |
| 8.0 | 133/0だった28 | 0.50 | 5.20 | 2.16 |
| 10 | 133/0だった62 | 0.50 | 5.80 | 1.68 |
| 16 | 133/0だった39 | 0.60 | 7.0 | 1.13 |
| 20 | 133/0だった45 | 0.60 | 8.0 | 0.886 |
| 25 | 196/0 だった40 | 0.60 | 8.8 | 0.734 |
| 35 | 494/0 だった30 | 0.70 | 10.4 | 0.511 |
| 50 | 396/0 だった40 | 0.80 | 12.2 | 0.358 |
| 70 | 551/0だった40 | 1.0 | 14.6 | 0.270 |
| 95 | 760/0だった40 | 1.2 | 17.2 | 0.210 |
| 特徴 | オプション |
|---|---|
| 導体材料 | 銀塗銅または缶詰塗銅 |
| 導体型 | 固体または鎖状 |
| ナンバー・コア | 単核 2核 3核 4核 5核 |
| 断熱装置 | PFA,FEP,PTFE,ETFE 断熱 |
| 定位電圧 | 600V以下 |

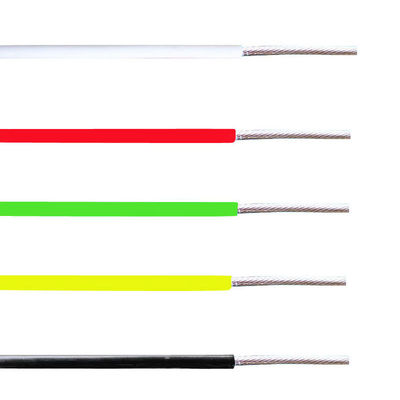

| 色 | 白色,黒色,茶色,緑色,赤色,黄色,青色など |
| 作業温度 | -65°Cから+250°C |
