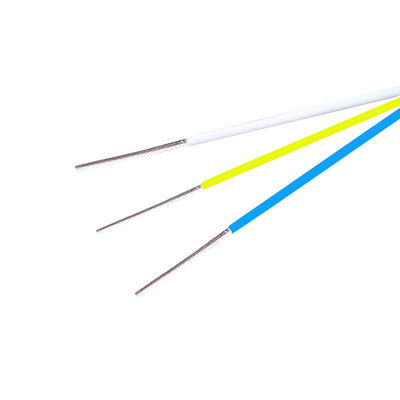

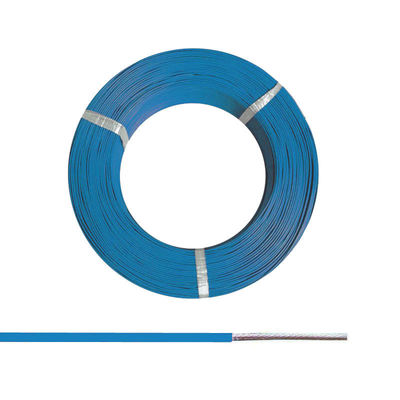

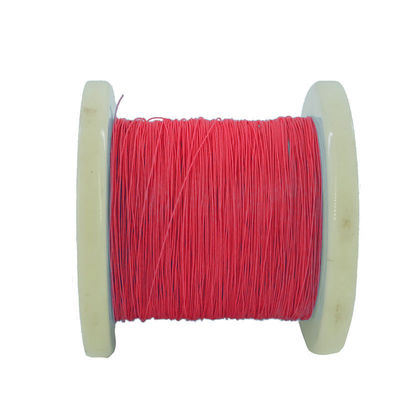

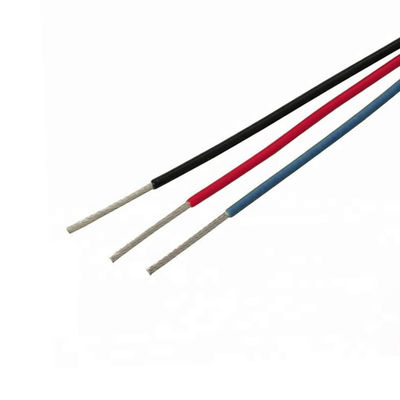

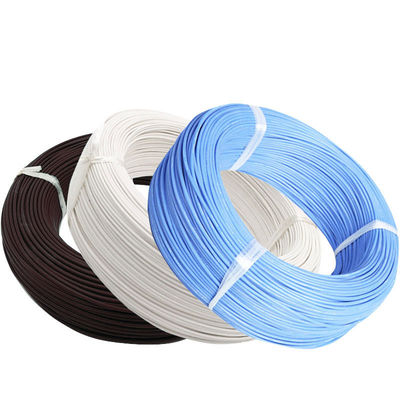

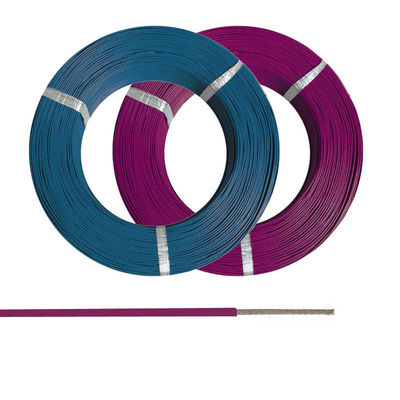

PFA絶縁電線は、ポリテトラフルオロエチレン（PFA）絶縁を施した電線の一種です。この熱可塑性ポリマーは、熱、化学薬品、湿気に対する優れた耐性を備えているため、過酷な条件下で信頼性の高い性能が不可欠である航空宇宙、自動車、エレクトロニクス、通信業界の要求の厳しい用途に最適です。
| パラメータ | 価値 |
|---|---|
| 使用温度 | -65℃～+250℃ |
| 定格電圧 | AC110V、AC250V、AC600V以下 |
| 絶縁抵抗 | ≧1×103MΩ |
| 相対湿度 | 95%±3 |
| 試験電圧(AC50Hz) | 2000V/5分 |
| タイプ | 説明 |
|---|---|
| AFK-250 | 銀メッキ銅線芯高温PFA絶縁電線 |
| AFKP-250 | 銀メッキ銅線 高温PFA絶縁シールド電線 |
断熱材: PFA
導体: 銀メッキ銅線、錫メッキ銅線、または裸銅線
| 断面積 (mm²) | 導体構造(mm) | 絶縁体厚さ(mm) | 外径(mm) | 最大導体抵抗 DC20℃ (Ω/km) |
|---|---|---|---|---|
| 0.05 | 7/0.10 | 0.20 | 0.70 | 376.2 |
| 0.20 | 7/0.20 | 0.30 | 1.20 | 83.5 |
| 0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
| 0.50 | 19/0.18 | 0.35 | 1.60 | 36.0 |
| 0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
| 1.0 | 19/0.26 | 0.35 | 2.00 | 19.0 |
| 1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
| 1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
| 2.0 | 19/0.37 | 0.40 | 2.65 | 9.45 |
| 2.5 | 19/0.41 | 0.50 | 3.05 | 6.86 |
| 4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
| 6.0 | 37/0.45 | 0.50 | 4.20 | 3.05 |
| 8.0 | 133/0.28 | 0.50 | 5.20 | 2.16 |
| 10 | 133/0.62 | 0.50 | 5.80 | 1.68 |
| 16 | 133/0.39 | 0.60 | 7.0 | 1.13 |
| 20 | 133/0.45 | 0.60 | 8.0 | 0.886 |
| 25 | 196/0.40 | 0.60 | 8.8 | 0.734 |
| 35 | 494/0.30 | 0.70 | 10.4 | 0.511 |
| 50 | 396/0.40 | 0.80 | 12.2 | 0.358 |
| 70 | 551/0.40 | 1.0 | 14.6 | 0.270 |
| 95 | 760/0.40 | 1.2 | 17.2 | 0.210 |
| 特徴 | オプション |
|---|---|
| 導体材料 | 銀メッキ銅または錫メッキ銅 |
| 導体の種類 | ソリッドまたはストランド |
| コア数 | シングルコア、2コア、3コア、4コア、5コア |
| 絶縁 | PFA、FEP、PTFE、ETFE絶縁 |
| 定格電圧 | 600V以下 |
| 色 | 白、黒、茶、緑、赤、黄、青など |
| 使用温度 | -65℃～+250℃ |
Xiangtan Shenzhou Special Cable Co., LTD は、21 年の経験を持つ中国の航空宇宙および軍事分野向けの安定したワイヤーおよびケーブルのサプライヤーです。当社は独自のケーブルコンパウンドを製造しているため、世界中の顧客に対して優れた品質と競争力のある価格を維持することができます。
当社は、製造上の欠陥がある製品の修理、交換、返品を保証し、品質問題によって引き起こされた直接の経済的損失を補償します。
