| タイプ | 名前 |
|---|---|
| AFK-250 | 銀メッキ銅線コア高温PFA絶縁電線 |
| AFKP-250 | 銀メッキ銅線高温PFA絶縁シールド電線 |
| 断面積（mm²） | 導体構造（mm） | 絶縁厚さ（mm） | 外径（mm） | 最大導体抵抗DC20℃（Ω/km） |
|---|---|---|---|---|
| 0.05 | 7/0.10 | 0.20 | 0.70 | 376.2 |
| 0.20 | 7/0.20 | 0.30 | 1.20 | 83.5 |
| 0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
| 0.50 | 19/0.18 | 0.35 | 1.60 | 36.0 |
| 0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
| 1.0 | 19/0.26 | 0.35 | 2.00 | 19.0 |
| 1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
| 1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
| 2.0 | 19/0.37 | 0.40 | 2.65 | 9.45 |
| 2.5 | 19/0.41 | 0.50 | 3.05 | 6.86 |
| 4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
| 6.0 | 37/0.45 | 0.50 | 4.20 | 3.05 |
| 8.0 | 133/0.28 | 0.50 | 5.20 | 2.16 |
| 10 | 133/0.62 | 0.50 | 5.80 | 1.68 |
| 16 | 133/0.39 | 0.60 | 7.0 | 1.13 |
| 20 | 133/0.45 | 0.60 | 8.0 | 0.886 |
| 25 | 196/0.40 | 0.60 | 8.8 | 0.734 |
| 35 | 494/0.30 | 0.70 | 10.4 | 0.511 |
| 50 | 396/0.40 | 0.80 | 12.2 | 0.358 |
| 70 | 551/0.40 | 1.0 | 14.6 | 0.270 |
| 95 | 760/0.40 | 1.2 | 17.2 | 0.210 |

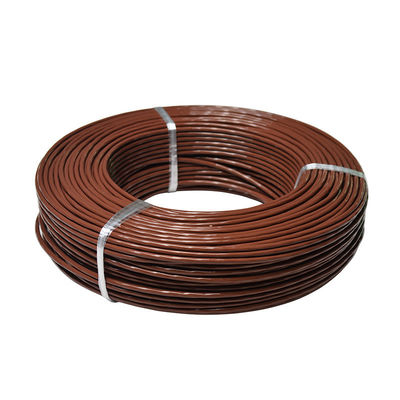

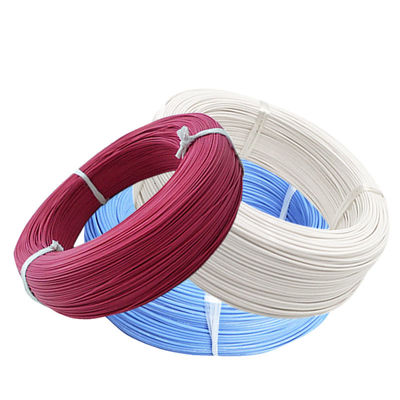

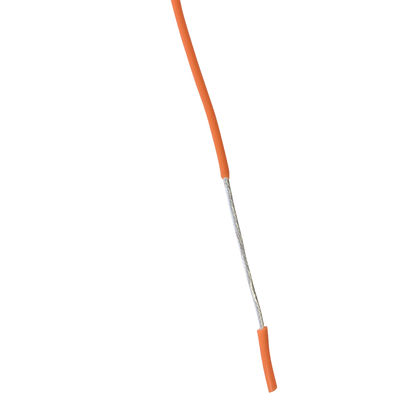

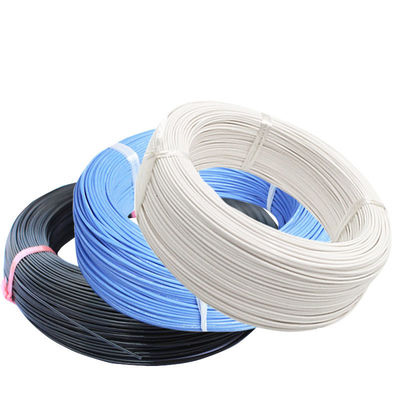

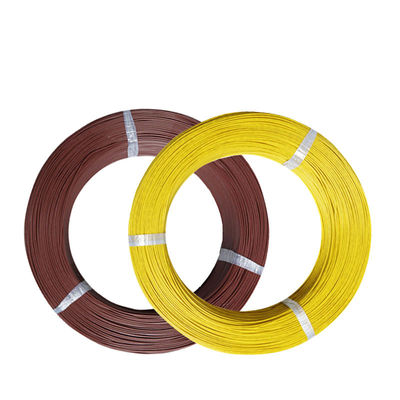

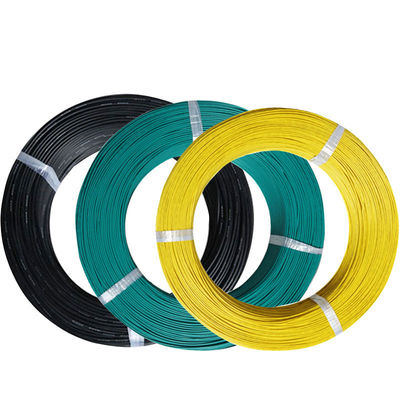

| 名前 | PFA絶縁高電圧電気ケーブルおよびワイヤ |
|---|---|
| 導体材料 | 銀メッキ銅または錫メッキ銅 |
| 導体タイプ | 単線または撚り線 |
| コア数 | 単芯、2芯、3芯、4芯、5芯 |
| 絶縁 | PFA、FEP、PTFE、ETFE絶縁 |
| 定格電圧 | 600V以下 |
| 色 | 白、黒、茶、緑、赤、黄、青 |
| 使用温度 | -65℃～+250℃ |
