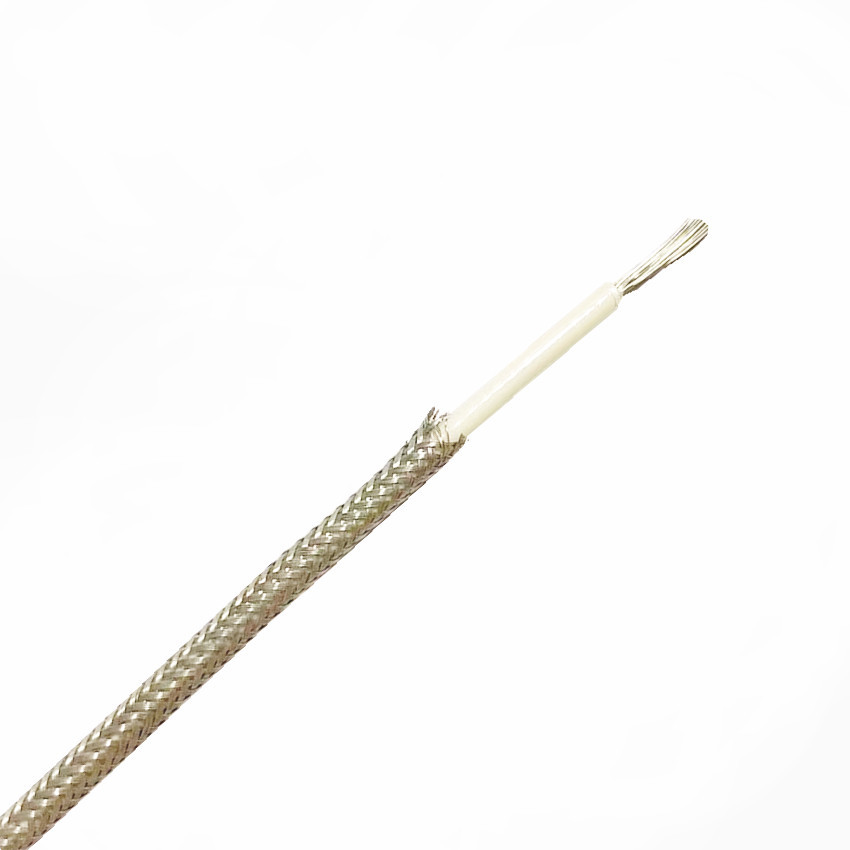

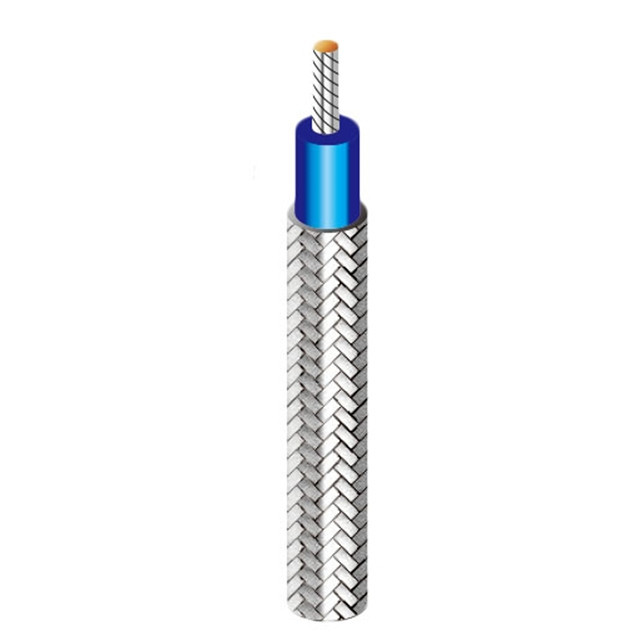

600V高温Fepのテフロンは器械使用ケーブルを保護した
適用
1. 電子デバイス、情報装置等のための内部配線。
2.高温に達するエンジンおよび炉の近くの使用のための配線
3.高低の温度の環境でワイヤーで縛る
4. 概要装置のための二次導線
特徴
1. それに優秀な耐食性、オイル抵抗、強い酸、強いアルカリの抵抗、強いオキシダント、等がある;
2。それに優秀な電気絶縁材の性能、高圧抵抗、低頻度の損失、湿気の吸収、大きい絶縁抵抗がない;優秀な炎の抵抗および抵抗。
3。それは優秀な老化する性能および長い耐用年数を過す。
特性
1. 評価される電圧:AC600Vまたはそれ以下に
2.働く温度:-65 ° C | +200 ° C
3. コンダクター:錫メッキされるか、または銀製の銅板ワイヤー、固体中心または座礁させる
4.絶縁される:FEPは絶縁した
5. 保護:錫メッキされた銅線
6.色:赤く、黄色、青、白く、黒く、黄色緑、茶色等。
| AFP-200 | 錫メッキされるFEPの絶縁材か導線を保護する銀製の上塗を施してある銅のコンダクター |
| AFSP-200 | FEPの絶縁材の錫メッキされるか、または銀製の上塗を施してある座礁させた銅の歪んだ盾の導線 |
| ワイヤ・ゲージ | 横断面 | コンダクター | ワイヤー直径mm | コンダクターの抵抗Ω/km | ||
| mm2 | 構造 | AFのタイプ | AFPのタイプ | 銀を着せられた銅 |
錫メッキされる 銅 |
|
| mm | mm | |||||
| 24AWG | 0.2 | 7/0.20 | 1.20の± 0.12 | 1.70の± 0.12 | 81.8 | 86.8 |
| - | 0.3 | 19/0.14 | 1.40の± 0.12 | 1.90の± 0.12 | 53.6 | 56.8 |
| 20AWG | 0.5 | 19/0.18 | 1.50の± 0.12 | 2.00 ± 0.12 | 37.2 | 39.5 |
| - | 0.75 | 19/0.23 | 1.80の± 0.12 | 2.30 ± 0.18 | 22.8 | 24.2 |
| 18AWG | 1 | 19/0.26 | 2.00 ± 0.12 | 2.5 ± 0.180 | 17.8 | 18.9 |
| 16AWG | 1.2 | 19/0.28 | 2.30 ± 0.18 | 3.05 ± 0.25 | 15.4 | 16.3 |
| - | 1.5 | 19/0.32 | 2.50 ± 0.18 | 3.25 ± 0.25 | 11.8 | 12.5 |
| 14AWG | 2 | 19/0.37 | 2.70 ± 0.18 | 3.45 ± 0.25 | 8.82 | 9.36 |
| - | 2.5 | 37/0.30 | 3.20 ± 0.25 | 3.45 ± 0.25 | 6.9 | 7.32 |
| 2.5 | 49/0.26 | 3.40 ± 0.25 | 4.15 ± 0.30 | -6.92 | -7.33 | |
| 12AWG | 3 | 37/0.32 | 3.30 ± 0.25 | 4.05 ± 0.30 | 6.04 | 6.31 |
| 3 | 49/0.28 | （3.60 ± 0.25 | 4.35 ± 0.30 | -5.98 | -6.35 | |
| 4 | 37/0.37 | 3.70 ± 0.25 | 4.45 ± 0.30 | 4.52 | 4.8 | |
注:指定および中心NOは上記の規則に、それらカスタマイズできる限られない。
